一 体 化 机 柜



                                                 微模块数据中心机房解决方案

   1、产品概述

       依托互联网致力于高效节能的电源、制冷解决方案及机柜、智能配电、环境监控、消防等机

      房一体化产品。利用物联网技术、大数据分析，提供设备在线运行监管预警、性能改良以及

      共享快速完善的线下服务云平台。

  2、 产品概述
              柜式机房是顺应IT行业发展趋势和潮流，设计、生产的新一代适合需求变化的IT设备物

   理基础设施。北京建基创享科技有限公司在IT应用整合趋势背景下，融合机房各系统技术潮流

   率新推出的创新型中小型整体机房产品。基于机房产品化的设计理念，在标准机柜内整合了配

  电、防雷、UPS、蓄电池、空调、门禁、PDU、环境监测、消防气流组织、线缆管理等多功能模块。

为服务器等IT核心设备营造一个可靠的运行环境.并可根据用户业务拓展需求,实现系统的弹性部署。

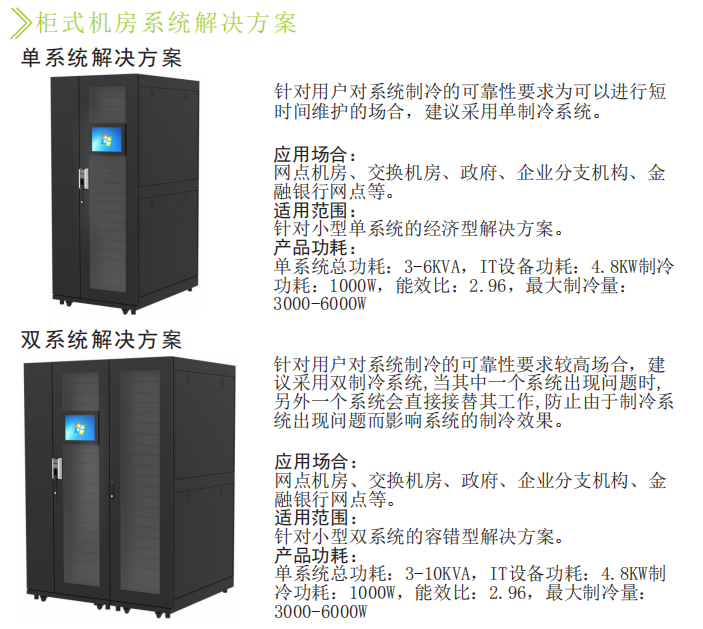

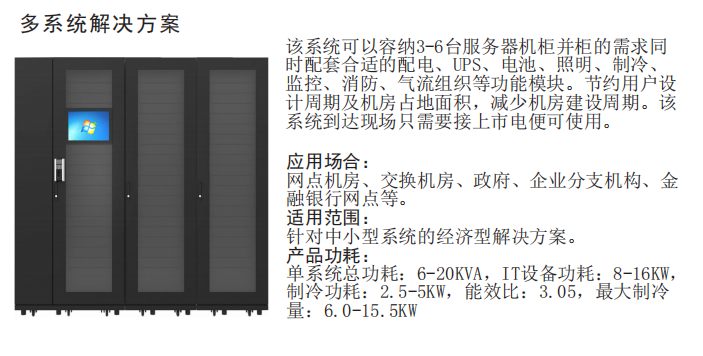

 一体化柜式机房介绍:

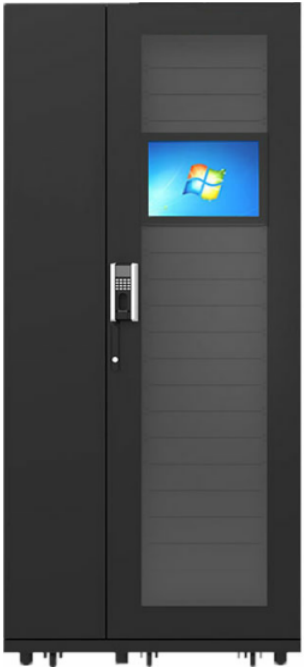

  3、一体化机柜正面图

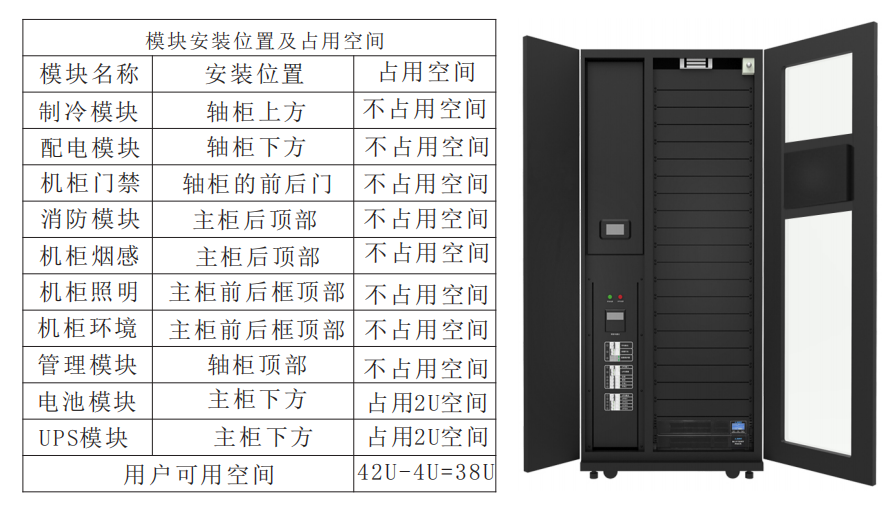

4、一体化机柜柜式机房组成

柜式机房特点
合理的线缆管理

    1、我们将柜体后部左侧定义为弱电线槽，后部右侧定义为强电线槽，主柜与辅柜

    交界处定义为IT设备电源线槽。
    2、弱电线槽为方便用户出线，使用现场可撬动的出线孔，并配置护边齿，防止线
     缆损伤。
    3、在柜体的后部上下位置各留了2个进出线孔，同时在柜体后半部分预留了两个
    同样大小的进线孔，方便弱电线缆的接入。
    4、当用户布置完线缆后，站在后面看不到任何外露线缆的，整体外观漂亮符合机
    房电缆管理要求。
方便的运输及安装组件
   为了方便短途运输，在机柜底部安装有4个脚轮，配置有底座安装的固定点。
   为方便工程现场的进出要求，我们将机柜尺寸定义为870*1200*2000毫米(宽*
   深*高),避免了因设备尺寸过大而进不了设备安装区域。
柜体布局美观
    采用右侧主柜，左侧辅柜的方式，主柜只安装U P S和电池包，为用户提
   供更多的IT设备使用空间，左侧辅柜安装制冷、配电、综合管理系统，柜体
   正面为操作面，后面为维护面。
柜体密封防尘
     柜体前后采用的是密闭式的玻璃门结构，空调内部使用的内、外互不影响的
     循环系统，柜体外部的空气不会直接进入IT设备前端，保证了柜体内的清洁
     度，符合机房对洁净度的要求。
柜体内气流合理
    为防止机柜内局部过热，合理的规划气流组织，空调采用前部进冷风，后部
    回热风的机柜空调，为避免冷热气流在柜内混合，在未安装IT设备的前U立柱
   上安装挡风盲板密封防尘,符合机房气流组织标准。
功能齐全
   柜内配置完整的功能系统：配电系统、UPS电源系统、消防系统、防雷系
   统、制冷系统、智能监控系统等。
