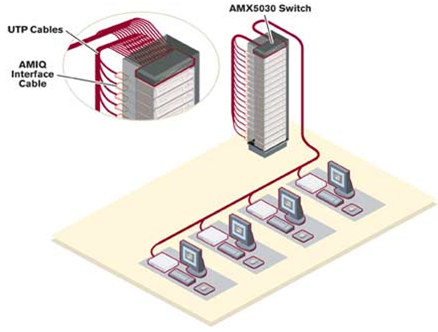

产品连接图

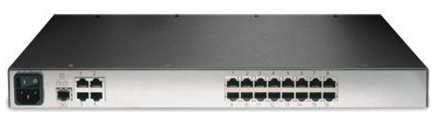

AMX 5030 Switch Specifications

Server Ports

Number 16

Connectors RJ-45 AMX switch interconnect

User Ports

Number 4

Connectors RJ-45 AMX switch interconnect

Network Connection

Number 1

Type Ethernet, 10BaseT, 100BaseT

Connector RJ-45

Terminal Port

Number 1

Type RS-232 serial

Connector DB9 male

Mechanical

H x W x D 43 x 432 x 351 mm 1 U form factor (1.7 x 17 x 13.8 in)

Weight 3.7 kg (8 lb)

Environmental

Heat Dissipation 270 kJ

Power Consumption 75 W maximum

AC Power 100 to 240 VAC, 50/60 Hz

Temperature 0° to 50° Celsius (32° to 122° Fahrenheit) operating

-20° to 50° Celsius (-4° to 122° Fahrenheit) nonoperating

Humidity 10 to 90% noncondensing operating

Safety and EMC

Approvals and

Markings

UL, FCC, cUL, ICES-003, CE, VCCI, C-Tick





AMX5030交换机规格
服务器端口16口，连接RJ-45 AMX交换机互连
用户端口4口，连接RJ-45 AMX交换机互连
网络连接1口，以太网类型的10BaseT，100BaseT的接头RJ-45
终端端口1个，型RS-232串行，连接器DB9公头

高x宽x深43 X432 X351毫米1 U形系数（1.7×17×13.8）
重量3.7公斤（8磅）
环境的散热270千焦
消耗功率最大75瓦
AC电源100至240 VAC，50/60赫兹
温度：0°到50摄氏度（32°至122华氏度）操作系统
-20°至50摄氏度（-4°至122华氏度）存放
湿度10％到90％，无冷凝操作
安全和EMC
批文及
标记
UL，FCC，CUL，ICES-003，CE认证，VCCI，C-TICK

De AMX 5030 jiāohuànjī guīgé
Fúwùqì duānkǒu
Dì 16 hào
Liánjiē RJ -45 AMX jiāohuànjī hù lián
Yònghù duānkǒu
4 Hào
Liánjiē RJ -45 AMX jiāohuànjī hù lián
Wǎngluò liánjiē
1 Hào
Yǐ tài wǎng lèixíng de 10BaseT, 100BaseT de
Jiētóu RJ -45
Zhōngduān duānkǒu
1 Hào
Xíng RS -232 chuàn xíng
Liánjiē qì DB9 gōng
Jīxiè
Gāo x kuānx shēn 43 X 432 X 351 háomǐ 1 U xíng xìshù (1.7 ×17× 13.8)
Zhòngliàng 3.7 Gōngjīn (8 bàng)
Huánjìng de
Sànrè 270 qiān jiāo
Xiāohào gōnglǜ zuìdà 75 wǎ
AC diànyuán 100 zhì 240 VAC,50/60 hèzī
Wēndù:0°Dào 50 shèshìdù (32°zhì 122 huáshì dù) cāozuò xìtǒng
-20°Zhì 50 shèshìdù (-4°zhì 122 huáshì dù) cúnfàng
Shīdù 10%dào 90%, wú lěngníng cāozuò
ānquán hé EMC
Pīwén jí
Biāojì
UL, FCC,CUL, ICES -003,CE rènzhèng, VCCI,C-TICK
