腾达TDF4432DP  4远程用户企业级KVM切换器

腾达TDF4432DP KVM切换器支持4个远程用户和1个本地用户，支持5个用户同时访问操作KVM下连接的服务器,支持虚拟媒体功能。

 1.1功能特性

硬件

1. l  高密度端口，提供多达使用32个RJ45 接口的服务器端口，支持CAT5/5E/6 线缆
2. l  1U 19"标准机箱
3. l  提供1个本地用户通道，支持USB鼠标/键盘、VGA显示接口
4. l  提供4个独立IP通道，可供远程用户端访问
5. l  具有2个10M/100M以太网接口，为网络提供冗余备份，支持DHCP、PPPOE，支持多种网络协议
6. l  服务器端支持PS/2、USB键盘/鼠标，支持混插
7. l  支持跨平台服务器环境: Windows, Linux , Unix, Mac, Sun
8. l  KVM交换机与目标服务器之间的距离最远达50米，本地用户端视频分辨率最高可达1920 x1440 @ 60Hz；远程用户端视频分辨率最高可达1440 x 1050 @ 60Hz。远程用户端支持以下分辨率。

分辨率	刷新率
640×480	60Hz、72Hz、75Hz、85Hz
800×600	56Hz、60Hz、72Hz、75Hz、85Hz
1024×768	60Hz、70Hz、75Hz、80Hz、85Hz
1280×1024	60Hz、75Hz、85Hz
720×400	70Hz
1152×864	60Hz、75Hz
1280×600	60Hz
1280×720	60Hz
1280×768	60Hz
1280×800	60Hz、75Hz
1280×960	60Hz、75Hz
1400×1050	60Hz
1440×900	60Hz、75Hz

• l 支持虚拟媒体功能
• l 单一层级可监控多达32台服务器，或通过级联方式串接两层，可管理多达1024 台服务器
• l  双电源

 管理

1. l  支持设定二级用户权限级别，分别为系统管理员和普通操作员
2. l  支持设定用户对服务器通道的访问权限；支持用户组管理，通过用户组管理用户权限
3. l  支持外部认证服务器，对用户权限统一管理
4. l  支持安全日志，记录设备开关机、用户登录、退出、网络异常、KVM拓扑结构变化的事件
5.      支持SYSLOG事件日志，可将日志指向SYSLOG服务器
6. l  可与PDU远程电源管理方案整合，提供远程电源控管简易用户界面
7. l  支持浏览器方式操控KVM及所连接的目标服务器
8. l  支持本地控制口配置和远程游览器配置KVM
9. l  可与EasyView 3000管理软件整合使用
10. l  用户可在同一个客户端同时管理多台服务器
11. l  支持鼠标自动同步
12. l  支持发送组合键
13. l  支持“退出宏”，会话关闭时自动使目标服务器进入锁机状态。“退出宏”可以根据目标服务器的需要来设置
14. l  BIOS 层级访问
15. l  支持客户端全屏幕显示或同时显示多个窗口
16. l  支持固件更新

先进的安全机制

• l  支持多种安全认证机制：HikAuth,RSA,RADIUS,LDAP,TACACS+
• l  支持256位RSA用户认证功能
• l  先进的安全机制包括密码保护及先进的加密技术，支持64位DES 、128位AES数据加密
• l  支持IP访问控制列表过滤功能
• l  支持强大的密码保护机制
• l  可对用户及群组设定访问与控管服务器的权限
• l  支持安全网络链路SSL

虚拟媒体

• l  虚拟媒体提供档案应用、OS 操作系统修补、软件安装及诊断测试
• l  可使用于支持USB 的服务器操作系统及BIOS 层级
• l  支持DVD/CD光驱、USB 储存设备、个人电脑硬盘及ISO 影像



1.2系统要求

1.2.1远程用户端

•      远程用户端是用户在远程端通过TCP/IP网络来登录交换机的电脑。其配置要求如下：
• l  为取得最佳效果，建议访问交换机的电脑至少配有P IV 2.4 GHz处理器，屏幕分辨率设为1024 × 768
• l  浏览器必须支持128位SSL加密
• l  为取得最佳效果，建议网络传输速度至少为1M bps
• l  需要安装DirectX 9.0及以上版本
• l  显卡驱动程序中已配置支持硬件加速功能

1.2.2目标服务器

 目标服务器是通过服务器模块连接至KVM的电脑，必须配备如下设备：

• l  VGA显示接口
• l  标准的PS/2或者USB键盘与鼠标接口
• l  目标服务器的视频分辨率和刷新速率必须在EasyView 3000的分辨率支持列表中，而且信号是逐行扫描。
• l  目标服务器操作系统的鼠标属性必须设置为非加速模式。在不同的目标操作系统上，鼠标配置会略有差异。参看配置目标服务器章节了解详情。

1.2.3服务器模块

1. l  要求用CAT5 (或更高级别)网线连接KVM交换机和服务器模块
2. l  要求如下KVM模块与远程多电脑交换机一同使用：



模块	功能
TDF1100	USB接口的服务器模块
TDF1120	PS/2接口的服务器模块
TDF1220	USB接口的服务器模块）支持虚拟媒体功能





1.2.4操作系统

l  对于用来登录远程KVM交换机的远程用户端电脑，支持的用户操作系统包括Windows 2000及更高

l  对于目标服务器，支持的操作系统如下表所示：

操作系统		版本
Windows		2000 或更高
Linux	RedHat	7.1 或更高
	Fedora	Core 2 或更高
	Unbuntu	10.0 或更高
	Mint	9.0 或更高
UNIX	AIX	4.3 或更高
	FreeBSD	4.2 或更高
	Sun	Solaris 8  或更高

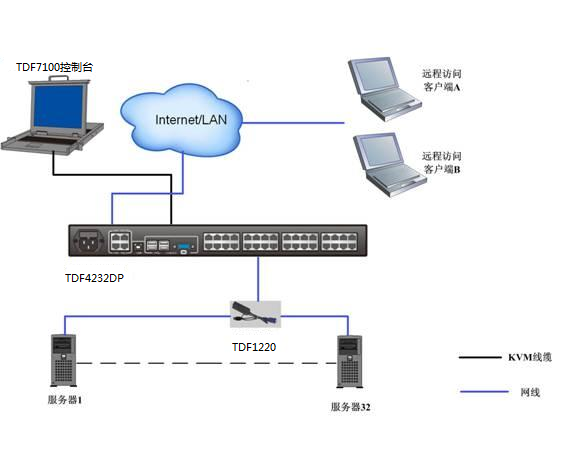

    产品连接示意图
